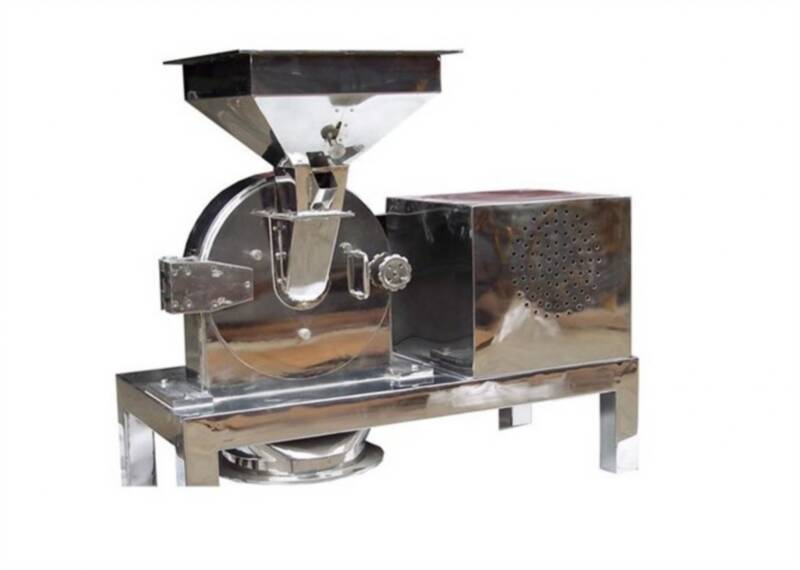

一、DGF多功能粉碎机概述 :
DGF多功能粉碎机系列200、300、400、600、800、1000组成,分为立式和卧式两种结构形式。此设备广泛用于制药、化工、食品、电池、粉末冶金、塑料染料等行业的粉碎,该机械由于剪切及撞击原理所以对各种状态物料均可粉碎,因此又称为万能粉碎机。
该机主材采用不锈钢,造型美观大方、移动灵活轻便、低能耗、高产量、噪音低、操作方便。
二、工作原理:
DGF多功能粉碎机采用固定齿盘,和旋转齿互合剪切撞击,在旋转齿盘高速运转所能达到的快速粉碎。采用固定齿盘2只,转刀1只互合于固定齿盘中心并进行高速运转对物料使之撞击和剪切,并旋刀中心安有风叶加大对物料在粉碎腔内循环、返流运动,更使之物料撞击和剪切加大效果。
三、结构特点与检修:
1、固定齿盘卸下,只要卸下螺栓即可。
2、拆卸轴承,首先打开机腔,卸去旋转齿盘和旋刀,取去挡料圈和孔挡圈或迷宫和心轴承盖,然后卸去外端皮带轮及轴承盖,由此分别将轴向两端推出卸去两端轴承和轴。
3、在安装时轴腔衬套油孔仍保住对准油眼。安装筛圈,应筛圈必须紧贴机腔内肩槽内,否则关门时损坏筛圈。
4、制作筛圈,筛圈展开长度应根据筛圈内肩圆直径×π另加12毫米咬合边长,5、咬边5毫米,宽度根据两内肩圆开档尺寸,并制作完毕后该宽度进行修正。
安装筛网:两件筛圈合并时对准记号及00-00然后将筛网按入内筛网,如筛网过紧可将筛网向内曲按入后,然后再向外推即可。
四、DGF多功能粉碎机技术参数:
设备型号 | 功率千瓦 | 细度(目) | 生产能力 | 主轴转速 | 进料细度 |
DGF-200 | 4KW | 20-180 | 20-80kg/h | 5200r/min | <10mm |
DGF-300 | 5.5KW | 20-150 | 100-300kg/h | 4500r/min | <12 mm |
DGF-400 | 11KW | 20-150 | 160-800kg/h | 3500r/min | <15 mm |
DGF-600 | 15KW | 20-150 | 500-1200kg/h | 3500r/min | <15 mm |
DGF-800 | 22KW | 20-120 | 800-1600kg/h | 3000r/min | <15 mm |
DGF-1000 | 37kw | 20-120 | 1200-2500 kg/h | 2800 r/min | <15 mm |
